Genel

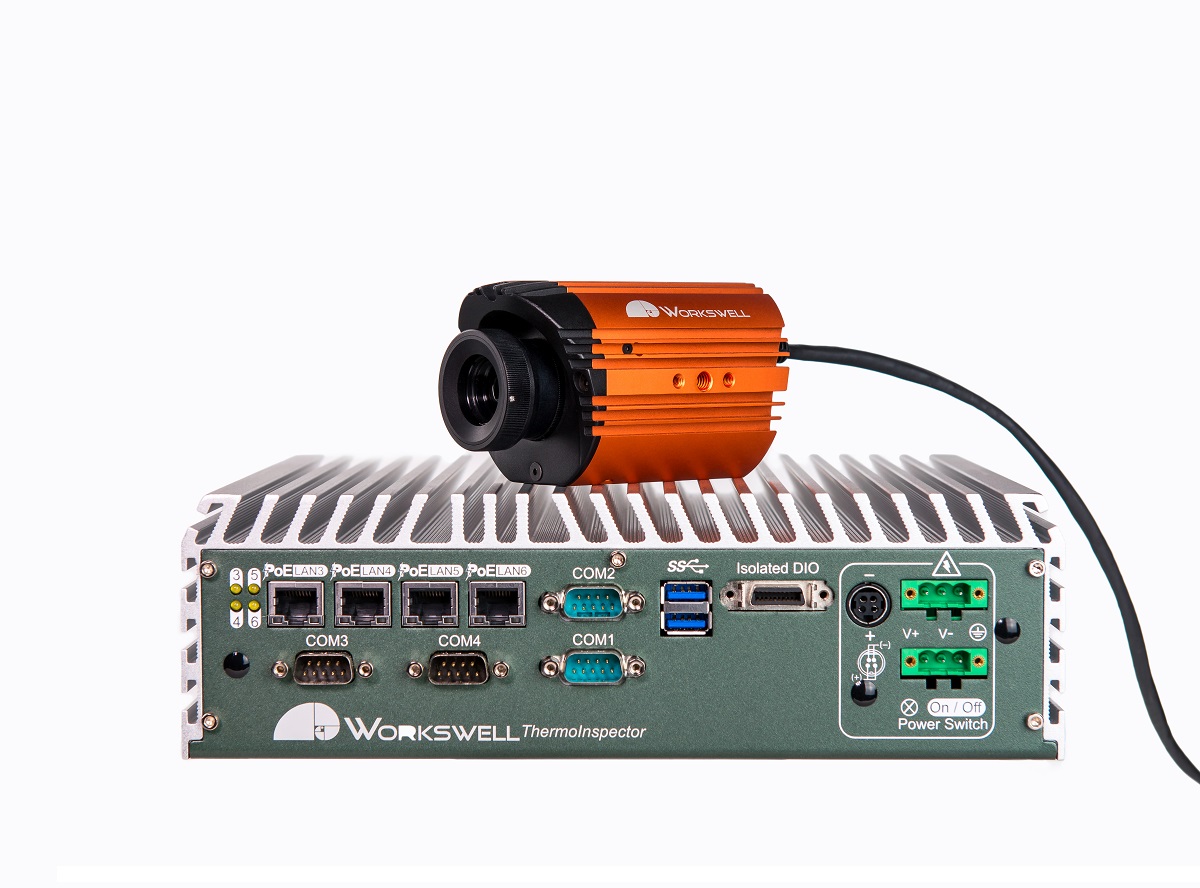

Endüstriyel ThermoInspector

Workswell ThermoInspector, ürün kaltesini denetlemek için bir programlanabilir sistemdir. Aynı zamanda bir termal görüntüleme ve yangından korunma amacıyla kullanılabilen bir sistemdir.
Bu sistemin en önemli avantajı, sistemin görünümü ve değerlendirilmesi de dahil olmak üzere, sistemin yapılandırılması ve programlanması için geniş kapsamlı seçenekler sunmasıdır.
Sistem ayrıca, bazı uygulamalar için gerekli olan belirli makine görüntüleme algoritmaları veya bazı uygulamarda gerekli olan videometre için program modülleri oluşturmanıza da izin verir.

Sistem ayrıca görüntülemeyi (sıcaklık profilleri ve zaman çizelgeleri, paletlerin ayarlanması dahil görselleştirme yöntemi, vb.), alarmları, değerlendirme kurallarının oluşturulmasına olanak sağlar.
Sistem sürekli veya herhangi bir anormallik durumunda  bir HDD üzerine veya Ethernet üzerinden bir sunucuya veri kaydedebilir.

Dijital giriş ve çıkışları kullanarak, sistem PLC gibi ana kontrol sistemine bağlanabilir veya üretim makinelerini ve prosesi doğrudan kontrol edebilir.

  • Kontrol ünitesi ve aksesuarlar dahil olmak üzere kendi kendini kontrol eden bir sistemdir.
  • 640 × 512 piksel, 336 × 256 piksel veya 160 × 128 piksel çözünürlükte dört termal kameraya kadar bağlanabilir.
  • Tak ve Çalıştır kolay kurulum, kolay sistem yapılandırması
  • Operatörler için tam ekran görselleştirme
  • çevrimiçi grafik istatistikleri
  • 8x dijital giriş / çıkış, 4x Ethernet arayüzü
  • PoE üzerinden besleme (Ethernet üzerinden Güç)
  • Termal kamera ve dokunmatik panel için IP65 koruma seviyesi
  • Sıcaklık 550 ° C'ye kadar (isteğe bağlı 2.000 ° C)



Teknik Özellikler

Central controll units 2 possible versions: Passive central controller or Touchscreen central controller
Camera ports: 4 x Gigabit PoE Ethernet, 2 x Gigabit Ethernet for PLC
Digital Inputs: 8 x isolated (24 VDC compatible) inputs
Digital Outputs: 8 x open collector outputs
Serial ports: RS232, RS485
Power supply: 6-36VDC
USB ports: 2 x USB3 super speed ports for data uploading
Embedded operating system optimized for multi-camera connection
Thermal cameras Up to 4 connected LWIR cameras per one central unit, 3 different available
resolutions: 640 x 512 pixels, 336 x 256 pixels, 160 x 128 pixels with 5 different
infrared lens with manual focus system
Lenses: Interchangeable and focusable, various field of view
Framerate up to 30Hz
Temperature range: -25°C to +150°C, -40°C °C to +550°C, optional up to 2000°C
Accuracy: ±2% or ±2°C
Temperature sensitivity: ≤0.03°C (30mK) @ 30°C
Kalibration Yes, every delivered camera or on field calibration wizard available
Cables and adapters Digital input and output cable with terminal block for easy DIN rail mounting
Ethernet cable for every delivered camera
Optional power supply adapter for 230VAC
Delivery content TIxx package: Touchscreen Panel Controller or Passive Controller (IR Software
included, LCD, 4 PoE ports, isolated DIO, SW, 6-36VDC), IR camera (160x128px,
up to 550°C, no lens, <30Hz, PoE), Cables (DIO 1m, UTP 10m, DIO board)
Controller Supply Input 6-36VDC or 230VAC (with additional adapter)
Camera Supply input Integrated in every Central Controller unit, Power over Ethernet supplying
Power dissipation 150 W (Touch-screen controller version)
120 W (Passive controller version)
